MessageSujet: borne de ballast et champ magnétique   Sam 25 Oct 2008, 12:43

Bonjour,

j'ai un pt'it soucis et ne voulant pas endommager mon ballast, je voudrais le conseil d'un pro!

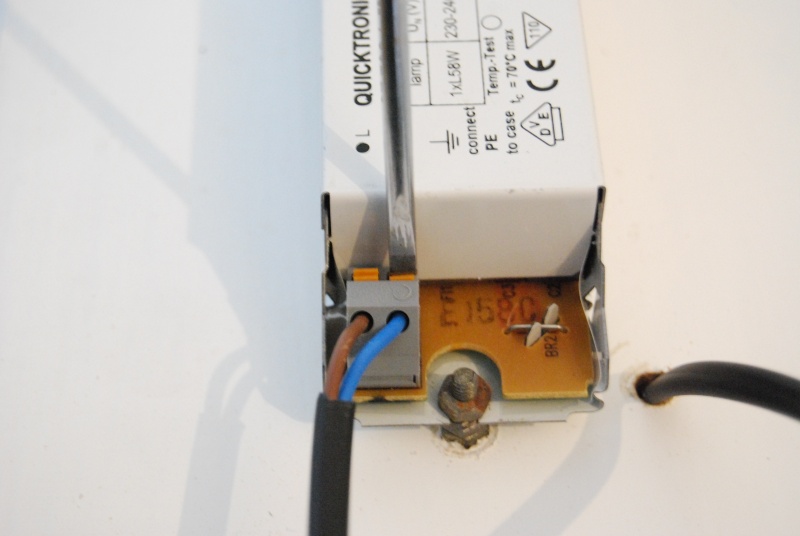

Sur ce type de ballast, pour insérer les fils il suffit de faire levier sur la partie orange avec un tournevis (facile)cheers


Sur cet autre ballast, comment dois-je procéder?scratch

Merci

_________________
*Voir mes installations*


Dernière édition par logan le Dim 23 Nov 2008, 12:04, édité 2 fois
Revenir en haut Aller en bas
delgwen
2000l
2000l
avatar

Masculin
Age : 44
Localisation : Janze
Emploi : ouvrier
Date d'inscription : 06/01/2008

MessageSujet: Re: borne de ballast et champ magnétique   Sam 25 Oct 2008, 14:38

Tu dénudes le fil , si c'est du souple , tu l'étames , et ensuite tu le pousses simplement dans le trou .
Revenir en haut Aller en bas
corlay
Admin
Admin
avatar

Masculin
Age : 58
Localisation : rennes sud (35)
Emploi : technicien video francetelevisions service public !!!!!
Loisirs : photographie, minette griffeuse ....
Bac principal : bac fish only 1500 litres V1
bac fish only 1500 litres V2

Date d'inscription : 28/09/2007

MessageSujet: Re: borne de ballast et champ magnétique   Sam 25 Oct 2008, 14:44

voila tout est dit ...
denude environs 8 à 10 mm.
j'avoue que ce type de connectique me semble un peu merdiq** !!!
une fois les fils enfoncés, tire dessus pour etre sur qu'ils tiennent bien !!

_________________
à bientot, pierre-yves .......

liens => bac fish only V1 , bac fish only V2 , bac recifal ,
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Sam 25 Oct 2008, 15:26

corlay a écrit:
j'avoue que ce type de connectique me semble un peu merdiq** !!!
Je confirme

Merci pour les précisions Pierre-Yves

Merci Guénaël

y'a plus qu'à......................cheers

_________________
*Voir mes installations*
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Sam 25 Oct 2008, 20:09

Pas moyen de rentrer le fil étamé, trop gros,le fil seul est à plein le trou

Donc j'ai soudé directement sur la partie supérieur de la borne.


Et voila, ça marche...........

_________________
*Voir mes installations*
Revenir en haut Aller en bas
delgwen
2000l
2000l
avatar

Masculin
Age : 44
Localisation : Janze
Emploi : ouvrier
Date d'inscription : 06/01/2008

MessageSujet: Re: borne de ballast et champ magnétique   Dim 26 Oct 2008, 01:48

Ton fil c'est du 2.5mm2 ? scratch
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 26 Oct 2008, 10:24

delgwen a écrit:
Ton fil c'est du 2.5mm2 ? scratch

C'est tout au plus du 1.5.

Ce sont les fils d'origine que j'ai diminués en longeur pour ne pas avoir de sac de noeuds...............

_________________
*Voir mes installations*
Revenir en haut Aller en bas
corlay
Admin
Admin
avatar

Masculin
Age : 58
Localisation : rennes sud (35)
Emploi : technicien video francetelevisions service public !!!!!
Loisirs : photographie, minette griffeuse ....
Bac principal : bac fish only 1500 litres V1
bac fish only 1500 litres V2

Date d'inscription : 28/09/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 26 Oct 2008, 10:43

1.5 carré est trop gros ....
il faut plutot du 0.75 .....
tu peux aussi diminuer ton 1.5 en coupant quelques brins .....

_________________
à bientot, pierre-yves .......

liens => bac fish only V1 , bac fish only V2 , bac recifal ,
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Dim 26 Oct 2008, 17:18

logan a écrit:
Donc j'ai soudé directement sur la partie supérieur de la borne.

pour moi c'est la meilleure solution , un peu radical certes
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 11:55

Bonjour

Pour continuer dans les e..merdes, je viens de me rendre compte que le fait d'allumer mes t5 me pose un autre problème.
Voila j'ai un controleur Co2 Dennerle qui indique 7,35 (ph), lors de l'allumage de mes t5, le champ magnétique généré par les ballasts perturbe le controleur via la sonde( ou son fil) et indique 5.7(ph). Il est évident qu'avec des données érronnées ce controleur ne peut plus faire son travail correctement et injecte le Co2 d'une façon désordonnée.

De quel façon puis-je éviter ces perturbation, sachant que le fil de la sonde ne peut passer à plus de 10 cm des ballasts?

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 12:01

essaye de connecter la bague extérieure de la fiche BNC a la terre Wink

fiche BNC:
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 12:03

Je vais voir de suite...............

_________________
*Voir mes installations*
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 12:11

Pas très concluant Mat, mon ph mètre chute a 4 scratch

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 12:18

essaye de faire passer la sonde plus loin des ballast, et fait un test avec et sans eclairage

le PH mètre peut être aussi perturbé par les harmoniques (déformation le la tension sur les prises)
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 14:13

Problème résolut, j'ai mis le carter du ballast à la terre.Il y avait pourtant un branchement sur l'une des bornes prévue à cet effet.Donc j'ai mis un fil entre la borne et le boulon de fixation du ballast.


Voila

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 14:42

c'est un probleme du a la peinture sur le carter du ballast, d'ailleur tes 2 autres ballasts n'ont pas de terre sur le carter tu devrait la cabler aussi Wink
Revenir en haut Aller en bas
corlay
Admin
Admin
avatar

Masculin
Age : 58
Localisation : rennes sud (35)
Emploi : technicien video francetelevisions service public !!!!!
Loisirs : photographie, minette griffeuse ....
Bac principal : bac fish only 1500 litres V1
bac fish only 1500 litres V2

Date d'inscription : 28/09/2007

MessageSujet: Re: borne de ballast et champ magnétique   Dim 23 Nov 2008, 23:50

toujour mettre à la terre les parties metalliques .....

_________________
à bientot, pierre-yves .......

liens => bac fish only V1 , bac fish only V2 , bac recifal ,
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 19:14

Bonjour,
Je reviens avec mon problème car quand j'ai fais mes essaies, tout semblait fonctionner. J'ai ensuite remonter mon installation et le phénomène est revenu, mais nettement atténué.
J'ai procédé à la vérification à l'aide d'un ohmmètre et je peux dire que toutes les parties métalliques sont bien à la terre.

Petit test ce soir, j'ai mis ma sonde dans un verre d'eau et approché celle-ci des ballasts. Rien ne ce passe. Puis-je en déduire qu'un rayonnement se fait dans l'eau de mon bac et est capté par ma sonde, ce qui modifie quelque peu sa précision ?

Sur cette photo j'ai relevé la sonde pour montrer sa place dans la décante. Quand la galerie est ouverte, tout marche normalement, quand celle-ci est fermée mon ph diminue de 0.4 point.


Avec mon verre d'eau placé sous les ballasts et la galerie fermée, rien ne ce passe tout est normal.
Questions:
Mettre l'aquarium a la terre est -il dangereux ?
Ceci règlerait-il mon problème ?

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 19:20

l'eau n'est pas magnétisable Wink

essaye de faire passer ton câble a l'extérieur et refait les tests
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 19:31

j'ai mis la sonde a l'autre bout du bac (2m) en passant le cable par l'extérieur et le phénomène est légèrement atténué mais toujour présent!

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 19:37

essaye de mettre ton câble BNC a la terre et voit si les valeurs fluctuent beaucoup (eclairage eteint/allumé,capot fermé ou non)
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 20:58

Petit récapitulatif:

rouge = lecture faussée
Lecture correcte ph=7.3

Capot ouvert:
  • allumé ph 7.3

  • éteint ph 7.3

BNC connecté à la terre:
  • allumé ph 6.84

  • éteint ph 7.3


capot fermé
  • allumé ph7.04

  • éteint ph 7.3

BNC connecté à la terre:
  • allumé ph 4.98

  • éteint ph 7.27


J'ai fais un essai capot fermé lumière allumé ph 7.04
Mise à la terre de l'eau du bac ph 7.3
Seule la mise à la terre du bac donne un résultat normal.
Donc toujour la même question, y a t'il danger à mettre un aquarium à la terre?????????????

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:07

c'est moins risqué pour toi, mais si tu as une fuite de courant le différentiel va déclencher et mettre ton bac hors tension Wink

essaye en débranchant les appareils immergés (pompe,...)
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:14

MaTTuning a écrit:
c'est moins risqué pour toi, mais si tu as une fuite de courant le différentiel va déclencher et mettre ton bac hors tension Wink

essaye en débranchant les appareils immergés (pompe,...)

Chauffages RAS
Seul la pompe une fois débranchée fait passer le ph de 7.04 à 6.84 (capot fermé lumière allumée

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:19

c'est surement ta pompe qui a un courant de fuite alors... Wink
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:25

MaTTuning a écrit:
c'est surement ta pompe qui a un courant de fuite alors... Wink
La neuve est arrivée donc je la changerai demain lol!

Merci pour ta patience Matt

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:42

De rien Wink
Revenir en haut Aller en bas
Invité
Invité



MessageSujet: Re: borne de ballast et champ magnétique   Lun 01 Déc 2008, 21:49

tu a des souci capot fermer le plus souvent . il n'y aurais pas une connection qui se fait qand le capot se ferme?? (un truc qui bouge une vise qui dépasse.

le souci de mettre un aqua a la masse (autre que la mise hort tension en cas de problème qui est pour moi le but de la maneuvre pour ma porpre sécuriter) c'est les métaux lourd. quel connection tu va utiliser?? du fer il vas rouiller , du cuivre toxic pour les crevettes et les Lxxx
pas facil.

autre chose tout rotation et ou friction cré un champ éléctromagnétique
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Mer 03 Déc 2008, 18:45

Pas de soucis de contact, toutes les connection sont propres. j'ai mis ma pompe neuve hier soir, les mesures sur le ph-mètre ont bougées (preuve qu'il y a un effet direct) mais le problème reste le même, toutes les valeurs relevées dans mon poste plus haut ont bougées proportionnellement.
A ce jour j'ai mis un fil de cuivre provisoir( dénudé sur 1 cm pour limiter l'oxydation) en attendant de trouver un conducteur neutre. Peut être une sonde détournée de sa fonction primaire, mais de quel type ?
Si vous avez une idée, je suis preneur!

_________________
*Voir mes installations*
Revenir en haut Aller en bas
MaTTuning
2000l
2000l
avatar

Masculin
Age : 27
Localisation : Nantes
Emploi : Ingénieur génie électrique et énergétique
Bac principal : 96l endlers et cory
Date d'inscription : 29/08/2006

MessageSujet: Re: borne de ballast et champ magnétique   Mer 03 Déc 2008, 20:28

une lamelle en inox plongée dans l'eau Wink
Revenir en haut Aller en bas
logan
2000l
2000l
avatar

Masculin
Age : 51
Localisation : Domloup (35)
Loisirs : aqua, bassin
Bac principal : 600l Amazonien discus,brochis,sturisomas, sterbai
Date d'inscription : 20/06/2007

MessageSujet: Re: borne de ballast et champ magnétique   Mer 03 Déc 2008, 21:32

MaTTuning a écrit:
une lamelle en inox plongée dans l'eau Wink

J'y avais pas penséscratch
merci Matt

_________________
*Voir mes installations*
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: borne de ballast et champ magnétique

Revenir en haut Aller en bas

borne de ballast et champ magnétique
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» borne de ballast et champ magnétique
» Les vaches sont-elles réellement sensibles au champ magnétique ?
» Tortues de mer et champ magnétique
» ballast Ferro-magnétique
» Ballastre magnétique / électronique

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Aquariophilie d'Ille et Vilaine :: Aie j'ai un coup dur :: Problèmes divers-
Sauter vers:
