Le 430L salé !

Bah voilà, ça approche

Après un an et demi d'eau, douce, nouvelle aventure : le salé !

Je reprends donc le "bébé" de Yann&Tine !

Voilà la dernière modélisation du meuble avec ma dernière idée depuis le passage chez les fous du bocal (et le bruit de l'osmolateur Tunze) : déporter la réserve d'eau osmosée et la pompe de l'osmolateur dans le garage (à côté de l'osmoseur) qui a un bout de mur commun avec le salon :





Est-ce que quelqu'un voit un problème à cette idée ?

S'ils sont tous faits en gros pareil, la pompe est reliée au reste par un câble électrique et un petit tuyau pour l'eau (les deux sont pas trop dur à faire passer à travers le mur, je voudrais pas non plus faire un trou énorme )

Salut Belkira

Les deux "tuyaux" électricité et eau font chacun 6 à 8 mm d'épaisseur et tu peux raccorder facilement l'électricité mais évites quand même les dominos , clapet anti retour obligatoire ...

Bonne soirée

Yann

le domino est d'origine, c'est un domino Tunze

Pour l'électricité je pense partir sur ça :

http://www.leroymerlin.fr/v3/p/produits/tableau-electrique-debflex-4-rangee-e62487#&xtmc=tableau_electrique&xtcr=14



4 rangées dans lesquelles je dois pouvoir mettre 4 prises et un disjoncteur.

Ca me fera 16 prises dont 15 déjà prises une fois que j'aurais fini d'acheter le matos...

ce ne sera pas donné tout ça !!!!!

Belkira a écrit:

Bah voilà, ça approche

Après un an et demi d'eau, douce, nouvelle aventure : le salé !

Je reprends donc le "bébé" de Yann&Tine !

Voilà la dernière modélisation du meuble avec ma dernière idée depuis le passage chez les fous du bocal (et le bruit de l'osmolateur Tunze) : déporter la réserve d'eau osmosée et la pompe de l'osmolateur dans le garage (à côté de l'osmoseur) qui a un bout de mur commun avec le salon :

Est-ce que quelqu'un voit un problème à cette idée ?

ça me parait plutôt une bonne idée
je ne connais pas l'incidence de l'écart de t° entre le bac et l'eau parvenant de l'osmolateur.
( garage + frais en hivers)


recifan

corlay a écrit:

ce ne sera pas donné tout ça !!!!!

J'ai calculé 180€ + le prix du disjoncteur différentiel que je cherche d'occaz sinon +100€

recifan35 a écrit:

ça me parait plutôt une bonne idée
je ne connais pas l'incidence de l'écart de t° entre le bac et l'eau parvenant de l'osmolateur.
( garage + frais en hivers)

Je me disais que le chauffage du bac allait combler non ? Sinon chauffage dans la réserve d'eau osmosée mais bon...

je pense que ce n'est pas un total de 5 litres d'eau (en gros ...)à 10° en une journée qui vont faire considérablement baisser près de 500 litres d'eau à 25° .....

Belkira a écrit:

Je me disais que le chauffage du bac allait combler non ? Sinon chauffage dans la réserve d'eau osmosée mais bon...

Sinon tu fais comme moi pour le 150Litres , pas de pompe Tunze , une pompe de 220v commandé par 2 capteurs de niveau via un relais 12V220 Volts et là c'est le silence assuré

A bientôt

Yann

Je ferai peut-être les deux à terme

Mais l'avantage de déporter la réserve d'eau dans le garage est que j'ai une manutention en moins. Pas besoin de transporter l'eau osmosée produite jusque sous le bac

Bon mon écumeur m'a été livré aujourd'hui forcement j'étais pas là..

Avancé du soir sur le meuble :



Pas super impressionnant mais ça prend du temps

tu as fait un rubik's cube geant ????
tu mettras quoi comme couleurs sur les facettes ????

ok, je retourne me coucher !!!

Ouaip !

Mais pour les n'enfants costauds !

alors, cet écumeur, il est ou ????

Belkira a écrit:

Pour l'électricité je pense partir sur ça :

http://www.leroymerlin.fr/v3/p/produits/tableau-electrique-debflex-4-rangee-e62487#&xtmc=tableau_electrique&xtcr=14



4 rangées dans lesquelles je dois pouvoir mettre 4 prises et un disjoncteur.

Ca me fera 16 prises dont 15 déjà prises une fois que j'aurais fini d'acheter le matos...

il existe aussi des tableaux electriques 18 modules
ca permet de mettre 7 prises par rangée

Toujours chez France Express.

Ils viennent de m'appeler pour savoir quand me livrer (le 2eme passage), donc ce sera samedi matin.

J'espère qu'ils passeront tôt j'avais prévu d'aller chercher ce qui me manque pour mon meuble le matin.

Je ferai la petit photo rituelle du déballage

Belkira a écrit:

Je ferai la petite photo rituelle du déballage

ya interet !!!!!!

corlay a écrit:

Belkira a écrit:

Je ferai la petite photo rituelle du déballage

ya interet !!!!!!

Les voilà

Heureusement que j'étais attentif le livreur a frappé tout doucement et était déjà prêt à s'en aller

Photos du petit deltec :









Ma check-list de matos à avoir pour démarrer est au boulot mais ça commence à fleurer bon le sel

Salut,
Oh quel beau bébé ...
ça donne envie ...
le miens n'est pas encore mort ( pourtant il n'est pas tout jeune ).


recifan

C'est excellent d'ouvrir les cartons !

Vivement que je commence aussi !

çA avance aussi chez david,bientot chez pierro29 et romain bzhpresque fini chez yann et tine

ça pulse en recifal



yannick

Belkira a écrit:

corlay a écrit:

Belkira a écrit:

Je ferai la petite photo rituelle du déballage

ya interet !!!!!!

Les voilà

Heureusement que j'étais attentif le livreur a frappé tout doucement et était déjà prêt à s'en aller

Photos du petit deltec :









Ma check-list de matos à avoir pour démarrer est au boulot mais ça commence à fleurer bon le sel

Super belle bête, j'ai la même sous mon bac, RSM completement modifié pour conserver mon CAF

salut Belkira

voila un de plus en eau salée

bien vu la réserve d'eau osmosé dans le garage

chez moi c'est la bouteille de co2 qui est dans le placard de la chambre qui donne derrière le bac

ça avance bien ton projet, j ai hâte de voir ton bac en route!

ça y est david !!!
ton 430 litres ne contient plus de vivant et sera définitivement vidé demain !!!!
ça va etre à ton tour de jouer !!!!

Tant mieux si tout c'est bien passé

Ca été un peu plus compliqué avec le CAF hier soir quand j'ai posé la planche du bas du meuble dans le salon et qu'elle a réalisé l'empreinte au sol

Je sais pas comment Yannick a fait pour faire accepter un 2000L

nicorecifal a écrit:

chez moi c'est la bouteille de co2 qui est dans le placard de la chambre qui donne derrière le bac

Merci ! Tu me fais penser qu'il faut que je tire un tuyau de Co2 jusqu'au garage en même temps que les autres ! C'est pas pour le prix que ça vaut...

corlay a écrit:

ça y est david !!!
ton 430 litres ne contient plus de vivant et sera définitivement vidé demain !!!!
ça va etre à ton tour de jouer !!!!

Vivi il est vide et propre , je te laisse la main dessus

A bientot

Yann

Tu as testé la colonne humide du coup ?

Belkira a écrit:

Tu as testé la colonne humide du coup ?

Vivi du coup le bac est resté sans tourner dans la nuit de samedi à dimanche avec une serviette sur la décante pour le test et là pas une goutte mais comme je te l'avais précisé nous n'avons pas eu le temps de la tester avant de mettre le bac en route sans jamais l'avoir arrêter
Il me reste à nettoyer la décante et tuyauterie du 430L et pompe de remontée pour te donner le relais , d'un autre coté ne te précipite pas , il n'y a pas d'urgence

A bientôt

Yann

Super ! Tu avais bien travaillé alors

J'ai presque fini mes découpes de béton cellulaire (ma scie low cost est morte ) mais ce week-end je peux pas avancer je déménage des meubles de cuisine au Mans grrrr !)

Il me restera à fixer le tout et découper le plan de travail. Je l'ai contrôlé l'autre jour et il a un peu travaillé, vous pensez que ça pose problème ? Le poids de l'aquarium devrait le redresser non ?

D'après les mesures que tu m'as donné Yann je vais découper comme ça pour le perçage du plan de travail et si besoin j'ajusterai quand l'aquarium sera là (pas facile à faire sans le bac ça !) Dis moi si tu vois un truc déconnant

Coucou me revoici

Pour ton plan de travail celui ci ne se redressera pas en revanche cela ne pose pas de soucis pour poser ton bac , tu intercaleras un petit tapis de mousse entre les deux
Quand aux mesures je pense qu'elles sont à rectifier , je viens de les prendre sur le plateau sachant que celui ci fait 1,53m et dépasse de chaque coté du meuble de 1,5cm et que le bac de 1,30 était centrer dessus .
Je te mets déjà les rectification mais pour le reste on s'appelle se sera plus simple pour les détails



A bientôt

Yann

Merci Yann !

Pour la mesure de 130 qui est à 145 chez toi. Vu que tu dépasses de 15, chez moi ça dépassera de 5 donc il me faut 135 si je compte bien

Toutes les autres mesures (40, 125, 225) je les fais telles quelles !

Tu penses que le plan de travail ne se redressera pas ? Car en gros je compte le retourner par rapport à chez vous. Mettre la partie bombée en haut au milieu pour que les 500Kg appuient dessus.

Attention a une pression trop importante au milieu du bac c'est comme ca qu'on a un degat des eaux ^^

Bonne remarque en effet !

Mais bon je dois pas avoir plus d'un cm entre le point le plus haut et le point le plus bas et je comptais mettre 2cm de polystirene entre le bac et le plan de travail.

Après si c'est plus "safe" de mettre le plan de travail dans l'autre sens, je fais

Salut david

De toute façon, je pense que c' est plus secure de poser le bac sur une couche de mousse
Ou poly, cela peut éviter bien des frayeurs

zorro a écrit:

Salut david

De toute façon, je pense que c' est plus secure de poser le bac sur une couche de mousse
Ou poly, cela peut éviter bien des frayeurs

Vivi pour un petit matelas , mais tu aimes bien la sécurité Yannick , ceci dit du polystyrène de 0, 5 cm d'épaisseur suffira amplement , pour le 1000l c'est ce que l'on a fait , par contre avec 2 cm d'épaisseur non seulement cela ne sera pas joli mais en plus il faudra refaire la plomberie car celle ci ne sera plus aux dimensions
A toi de voir David
Encore une question de plus à se poser

Bonne soirée


Yann

Ah non ! Pas envie de refaire la plomberie moi

Comme je te disais au téléphone après contrôle sur un sol plat et pas dans mon garage mon plan de travail est pratiquement parfaitement plat.

Donc soit je trouve du polystirène en 0.5cm (j'ai pas vu ça sur le site de castomerlin, ça commence à 2cm justement) soit je vais prendre les mousses "officielles by chicco" au club ça ira très bien

Petites questions :

Je cherche des életrovannes en 12V et surtout qui soient ouvertes sans courant. J'sais plus on appelle ça normalement ouverte ou un truc comme ça. J'ai l'impression que c'est souvent l'inverse dans ce qui se vend. C'est pour arrêter le remplissage de ma réserve d'eau osmosée et rajouter une sécurité sur l'osmolateur. Vous sauriez ou trouver ça ?

Dans la même ligne vous avez de bonnes adresse pour des capteurs de niveau ?

Le meuble est presque près. Je vais fixer les équerres pour la rampe d'éclairage ce soir avant d'aller au club

Il existe des floteur type floteur de chasse d eau qui remplisse se role a merveille. Et qui en plus n ont pas de panne de courant. C est ce que je compte installer sur ma decante.

Tu trouves ça par chez nous ou en VPC ?

On en trouve chez les grossiste en plomberie.parfois en magasin de bricolage.

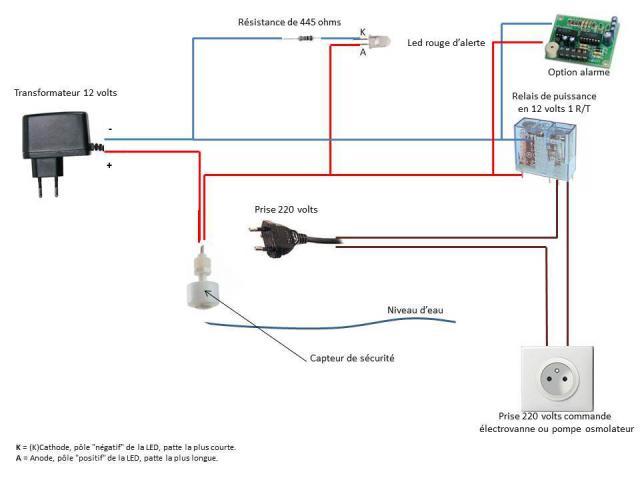

J'ai trouvé un petit schéma qui correspond bien à ce que je veux faire :



http://www.recifalnews.fr/topic/609-complement-sur-le-dispositif-de-remise-a-niveau-deau-diy-pour-une-transformation-en-systeme-de-protection-d%E2%80%99un-bac-technique-par-zikannuaire/

Par contre j'ai du mal à comprendre du relai il cable une prise mâle et une prise femelle ? Je vois pas bien. Le but est bien de piloter une prise pas deux.

Désolé j'suis naze en électricité... Je dormais en cours !

il y a une prise male 220 car il faut bien fournir du 220, commuté par ton capteur via le relais, à ta prise femelle !!!!!

La prise mâle c'est celle de l'électrovanne en fait. Tu fermes le circuit au niveau de la prise de cette manière

Salut David

Je te ferais un petit plan samedi à la maison ,
je fonctionne également avec un relais 12V/220V par contre avec 2 capteurs de niveau monté es série.
Bonne journée

Yann

Ca marche.

L'avantage sur le montage de recifalnews c'est qu'ils donnent les références pour les relais, alarmes tout ça... Ca c'est cool pour ceux qui savent pas quoi commander

Je vais faire un premier montage pour couper l'électrovanne avant l'osmoseur quand je remplis ma réserve d'eau osmosée et si ça marche bien, j'en ferai deux autres pour doubler la sécurité de l'osmolateur et sécuriser la pompe de remontée si la descente se bouche.

salut je commande le matos pour fabriquer mon osmolateur sur conrad début décembre si jamais tu peux attendre on voit ensemble pour partager le port.
voici ce quil me manque :

Je te redis Kej. Mais je promet pas que j'attendrais

J'ai simplifié un peu le schéma pour les noobs comme moi.

Ca fonctionne ça ?

yes !!!!
il faudra juste tester le sens du capteur pour qu'il coupe le 12v en position haute.
