Le nouveau projet de Reef : 150 x 90 x 70

Bonsoir à tous,

je me présente je m'appelle Stéphane Barre, je suis prof de maths et je pratique l'aquariophilie depuis un peu plus de 25 ans maintenant ( j'ai 42 ans ). J'ai débuté avec les guppys puis de l'asiatique puis de l'amazonien et ensuite amazonien avec discus.
Depuis 1994, je ne me consacre plus qu'à l'eau de mer et plus particulièrement au récifal.
J'ai participé en 2000 et 2001 à la création et la rédaction d'un magazine récifal associatif : l'ARA.
J'ai été co-auteur avec Stéphane Fournier d'une rubrique bimestrielle ( "Projet récifal" ) dans le magazine Aqua Plaisir.
J'ai participé également en tant que pigiste au nouveau magazine Zebrasomag. Je continue plus rarement désormais.
Je viens d'emménager dans une nouvelle maison à Pacé il y a maintenant quasiment un an et je n'ai donc pas remis mon bocal en route mais en voici qq grandes lignes.
Bac de 150 x 90 x 70 de hauteur. Auparavant j'en avais un de 102x80x65 dont on peut trouver les grandes lignes ici :

https://aqua35.actifforum.com/presentation-des-membres-f1/un-autre-fele-du-bocal-recifal-t1722.htm
https://aqua35.actifforum.com/t2536-le-500-litres-de-reef-novembre-2012-ca-repart


Pour ce nouveau bac, je conserve la quasi totalité de mon ancien matériel sauf l'écumeur qui va être remplacé par un Lio 51 et l'éclairage pour lequel je pense m'orienter vers une rampe à leds mais je vais demander des conseils car le choix n'est pas simple !

Stéphane.

salut reef

ton lien n'a pas été pris jusqu'au bout donc il ne fonctionne pas...

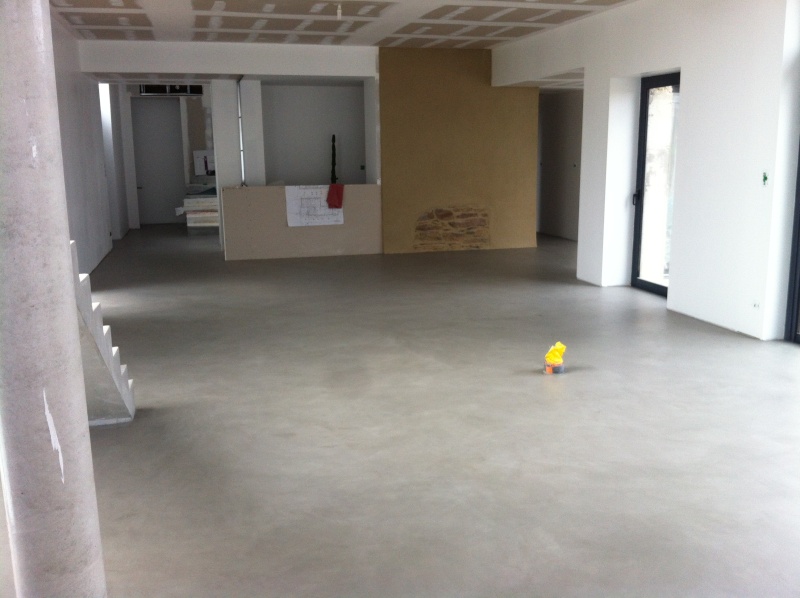

Pendant la construction l'emplacement du futur aquarium se précise ...



On carrèle, on prévoit une évacuation d'eau au sol :




Une vue plus récente du futur emplacement...



Stéphane.

Hello !

Content de pouvoir te relire !

Pour la rampe, tu connais mon avis

reptile64 a écrit:

salut reef

ton lien n'a pas été pris jusqu'au bout donc il ne fonctionne pas...

Merci ! J'ai édité...maintenant, ça devrait être okay

Stéphane.

Pierro29 a écrit:

Hello !

Content de pouvoir te relire !

Pour la rampe, tu connais mon avis

Salut Pierro !

Alpheus me botte...mais le prix un peu moins

Quel modèle as-tu ?

Stéphane.

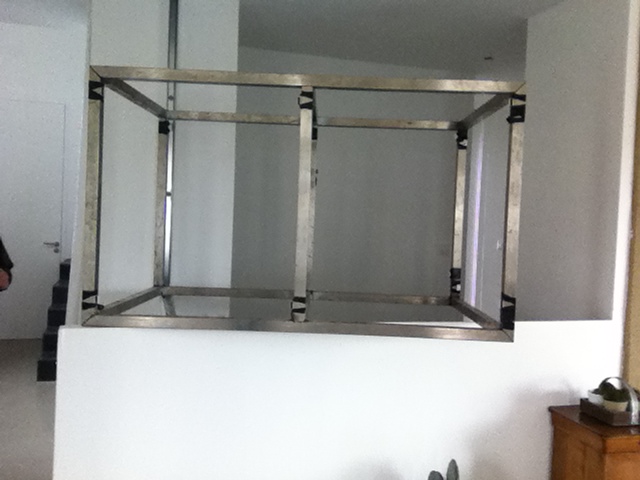

Puis, le support est arrivé il y a quelques mois déjà...



Euh non, il ne va pas rester en hauteur...il va se glisser derrière le petit mur :



Stéphane.

J'ai le modèle actuel (il n'a pas changé depuis 2/3 ans)

Mais rien à dire, qualité, SAV, tout est rendez-vous

Si tu veux voir sur un gros bac, on peut envisager une visite chez mon voisin

sympa la maison! rénov' ou neuf?

pour la lampe il y alphéus et aussi orphek qui ont une bonne réputation

apres le reste tu connais: aquabeauty/evergrow/razor/lumivie sirius/ etc...

Pierro29 a écrit:

J'ai le modèle actuel (il n'a pas changé depuis 2/3 ans)

Mais rien à dire, qualité, SAV, tout est rendez-vous

Si tu veux voir sur un gros bac, on peut envisager une visite chez mon voisin

Il a combien de modules ou quoi et sur quel volume ? Et une idée du prix ?

reptile64 a écrit:

sympa la maison! rénov' ou neuf?

Merci C'est une rénovation ...

reptile64 a écrit:

pour la lampe il y alphéus et aussi orphek qui ont une bonne réputation

apres le reste tu connais: aquabeauty/evergrow/razor/lumivie sirius/ etc...

Ben je regarde mais ce n'est pas simple en fait :
Les Razor sont bien mais ont une efficacité lumineuse insuffisante eu égard de leur consommation. Pour Orphek c'est moins pire.
Les dernières Evergrow c'est la cata...un poil mieux que les Razor. Les anciens modèles étaient mieux !
Ati, j'attends des nouvelles de leurs nouveaux modèles. Certains savent quand ça va sortir ?

Stéphane.

Citation :

Il a combien de modules ou quoi et sur quel volume ? Et une idée du prix ?

Hum, une 20aine environ sur un bac de 1100L ....

Pour le prix, tu peux faire un devis gratuit sur le site d'alpheus

Pierro29 a écrit:

Citation :

Il a combien de modules ou quoi et sur quel volume ? Et une idée du prix ?

Hum, une 20aine environ sur un bac de 1100L ....

Pour le prix, tu peux faire un devis gratuit sur le site d'alpheus

Je viens de le faire...inabordable !



Stéphane.

reef a écrit:

Pierro29 a écrit:

Citation :

Il a combien de modules ou quoi et sur quel volume ? Et une idée du prix ?

Hum, une 20aine environ sur un bac de 1100L ....

Pour le prix, tu peux faire un devis gratuit sur le site d'alpheus

Je viens de le faire...inabordable !



Stéphane.

J'ai oublié le prix : 3911 €

J'imagine même pas ton voisin avec une vingtaine de modules...

Stéphane.

aucune idée reef!

demandes a aqualight solution au servce commercialils devraient pouvoir te dire...


http://aqualight-solution.com/rampe-led-orphek-aquarium-marin/2047-orphek-rampe-led-atlantik-v2-186-watts.html

une rampe alpheus dois pas être donner mais probablement le mieux du marche, enfin avec les dit on ^^

j'ai hâte de le voir développer ce bac

soushi35 a écrit:

une rampe alpheus dois pas être donner mais probablement le mieux du marche, enfin avec les dit on ^^

Je ne doute pas de la qualité mais plutôt de l'élasticité de mon porte-monnaie

soushi35 a écrit:

j'ai hâte de le voir développer ce bac

Moi aussi

Stéphane.

Avec la "fine" équipe du CRA (Club Rennais Aquariophile), direction le local des Hautes Ourmes dans lequel le bac attend depuis plusieurs mois...



Passera-t-il la porte ?





Chargement dans la camionnette de Laurent :

















Stéphane.

Salut Stéphane,

Pourquoi ne pas partir sur un éclairage t5 ou LED/t5 ?
J'avais fait le calcul pour mon bac quand je l'ai démarrer et le t5 était le plus rentable en terme d'investissement et fiabilité. À 3000€ la rampe ça te fait quelques années de tubes
En plus l'avantage tout le monde passe au LED et donc tu arrives à trouver des rampes t5 haut de gamme à des prix défiant toute concurrence en occasion

MD a écrit:

Salut Stéphane,

Pourquoi ne pas partir sur un éclairage t5 ou LED/t5 ?
J'avais fait le calcul pour mon bac quand je l'ai démarrer et le t5 était le plus rentable en terme d'investissement et fiabilité. À 3000€ la rampe ça te fait quelques années de tubes
En plus l'avantage tout le monde passe au LED et donc tu arrives à trouver des rampes t5 haut de gamme à des prix défiant toute concurrence en occasion

C'est pas faux! c'est peut etre ce que je ferais si je change de bac un jour!

MD a écrit:

Salut Stéphane,

Pourquoi ne pas partir sur un éclairage t5 ou LED/t5 ?
J'avais fait le calcul pour mon bac quand je l'ai démarrer et le t5 était le plus rentable en terme d'investissement et fiabilité. À 3000€ la rampe ça te fait quelques années de tubes
En plus l'avantage tout le monde passe au LED et donc tu arrives à trouver des rampes t5 haut de gamme à des prix défiant toute concurrence en occasion

Et que me proposes-tu ? nombres de tubes ? Lesquels ?

Stéphane.

Moi je partirai sur 10/12 tubes de 80w en ATI tout dépend de ce que tu veux mettre en coraux.

Sur mon bac de 150*70*55 j'ai 8*80w (même peut être un peu fort) et ça envoi bien,
tu peux passer à la maison si tu veux voir je suis à 10 mn de pacé

MD a écrit:

Moi je partirai sur 10/12 tubes de 80w en ATI tout dépend de ce que tu veux mettre en coraux.

Sur mon bac de 150*70*55 j'ai 8*80w (même peut être un peu fort) et ça envoi bien,
tu peux passer à la maison si tu veux voir je suis à 10 mn de pacé

Je n'ai pas du tout envie d'avoir entre 800 et 1000 watts de conso pour l'éclairage

Je vais à Montfort quasi tous les jours donc je m'arrêterai à Pleumeleuc...

Stéphane.

Euh tu as regarder la simulation de chez alpheus ils te proposent 702w pour 3000€

et pourquoi faire une rampe led diy en multi chip?

Tu peux maîtriser les coûts de fabrication. Mais avec presque 1000l de sel tu vas etre sur un bon 600w de led.

sinon tu prends 4 modules comme ca

http://www.ebay.fr/itm/165W-Full-Spectrum-Dimmable-LED-Aquarium-Light-BRIDGELUX-Coral-Reef-Fixture-/141009356659?hash=item20d4d00773:g:-GwAAOxyuuJR0~A6

je ne sais pas ce que ca vaut...

reptile64 a écrit:

sinon tu prends 4 modules comme ca

http://www.ebay.fr/itm/165W-Full-Spectrum-Dimmable-LED-Aquarium-Light-BRIDGELUX-Coral-Reef-Fixture-/141009356659?hash=item20d4d00773:g:-GwAAOxyuuJR0~A6

je ne sais pas ce que ca vaut...

Moi non plus...

Stéphane.

MD a écrit:

Euh tu as regarder la simulation de chez alpheus ils te proposent 702w pour 3000€

Oui...mais 40 000 lumens

Salut

content de voir ce nouveau projet se réaliser

je ne doute pas du résultat

pour la rampe si tu la fais toi même tu vas économiser un max!

Nestorvet en a fait une pour un peu près le même litrage que toi, il serra te conseiller...

si tu veux voir la mienne tu es le bienvenu à la maison

bye

Suite de l'installation de l'aquarium.

Nous arrivons donc à la maison...







C'est tout de suite plus simple avec 8 ventouses...une chacun !





Direction l'intérieur de la maison en passant par la baie Sud du pignon qui nous permet de continuer tout droit jusqu'à l'emplacement :









Le support prêt à recevoir l'aquarium :



Quelques minutes de repos avant l'ultime effort...et quelques explications...



Et c'est parti !



Ho hisse !





Et voilà la bête en place !



Il n'y a plus que l'habillage supérieur à faire et l'isolation pour avoir quasi aucun bruit dans la pièce de vie.
Merci à l'équipe du Club Rennais Aquariophile !

Stéphane.

nicorecifal a écrit:

Salut

content de voir ce nouveau projet se réaliser

je ne doute pas du résultat

pour la rampe si tu la fais toi même tu vas économiser un max!

Nestorvet en a fait une pour un peu près le même litrage que toi, il serra te conseiller...

si tu veux voir la mienne tu es le bienvenu à la maison

bye

Merci Nico,

je viens de mettre un message sur le post de nestorvet...

Stéphane.

Très beau reportage photo.

samz a écrit:

Très beau reportage photo.

Merci !

Bonsoir,

bon, qui veut bien me présenter sa rampe leds et ce qu'il en pense (photos + caractéristiques et avis) ici, sur mon post ?

Merci à vous,

Stéphane.

Je me lance le premier

Ma rampe est basé sur des modules led de puissance, deux de 100w en blanc (soit disant 30000k) et une autre de 50w en bleu royal (pas indispensable, mais j'aime bien le rendu quand les blanches sont éteintes).

Ces les sont driver par des modules de chez Sure Electronic. Via ces modules je bride via un jumper le courant à 80% du maxi afin de préserver les Leds et leurs offrir une meilleure durabilité.

Ces drivers sont contrôlé par un micro-controleur (esp8266) qui est accessible en wifi (donc même en vacances je peux m'assurer que les lumières sont bien allumées et contrôler la température des Leds ^^ )

Le tout est alimenté par une alimentation meanwell HLG320-36, ya pas mieux

Le dissipateur en alu provient de ma précédente rampe led (je l'avais commandé a l'époque pour une dizaine d'euros en chine).

Les ventilateurs sont waterproof et le rotor est démontable pour un entretient facile. Ils sont également très silencieux.

Une vitre de protection en verre de 2mm est collé au silicone au cadre en alu qui est vissé au dissipateur.

Les connexions electriques entre l'alimentation et le câble, puis le câble et la rampe sont assurés par des connecteurs étanche.

Les dimensions font 60cmx 14cm et 5 cm en hauteur (7.5 cm au niveau des ventilateurs).

Les photos :






Une v2 est en préparation avec un cadre alu soudé (si quelqu'un sait souder de l'alu, faite moi signe    ), un joint d'étanchéité à l'intérieur de la rampe, et un nouveau programme permettant d'avoir une ou plusieurs rampes en esclave d'une principale. Il y a également d'autre petites choses qui arrivent asservissement des ventilateurs, nombre de tr/min des ventilateurs, % de puissance alloué aux ventilateurs, protocole MQTT...

Salut

bienvenu a un petit nouveau qui se lance... ;-)

pour l'éclairage....pourquoi pas des hqi ??? quand je vois sur d'autres sites ( cap recifal par exemple ) les pb de pannes electronique, de parties en plastique qui fondent, je me dis hqi ...Les leds sont données pour une espérance de vie assez élevée mais tout ce qu'il y a autour ?????????
en plus en recifal le plus simple techniquement est le mieux. ce n'est que mon avis!


je sais je ne suis pas à la pointe de la mode, mais c'est pas nouveau !!! ;-)

A+
sebastien

kriss35 a écrit:

Je me lance le premier

Ma rampe est basé sur des modules led de puissance, deux de 100w en blanc (soit disant 30000k) et une autre de 50w en bleu royal (pas indispensable, mais j'aime bien le rendu quand les blanches sont éteintes).

Ces les sont driver par des modules de chez Sure Electronic. Via ces modules je bride via un jumper le courant à 80% du maxi afin de préserver les Leds et leurs offrir une meilleure durabilité.

Ces drivers sont contrôlé par un micro-controleur (esp8266) qui est accessible en wifi (donc même en vacances je peux m'assurer que les lumières sont bien allumées et contrôler la température des Leds ^^ )

Le tout est alimenté par une alimentation meanwell HLG320-36, ya pas mieux

Le dissipateur en alu provient de ma précédente rampe led (je l'avais commandé a l'époque pour une dizaine d'euros en chine).

Les ventilateurs sont waterproof et le rotor est démontable pour un entretient facile. Ils sont également très silencieux.

Une vitre de protection en verre de 2mm est collé au silicone au cadre en alu qui est vissé au dissipateur.

Les connexions electriques entre l'alimentation et le câble, puis le câble et la rampe sont assurés par des connecteurs étanche.

Les dimensions font 60cmx 14cm et 5 cm en hauteur (7.5 cm au niveau des ventilateurs).

Les photos :






Une v2 est en préparation avec un cadre alu soudé (si quelqu'un sait souder de l'alu, faite moi signe    ), un joint d'étanchéité à l'intérieur de la rampe, et un nouveau programme permettant d'avoir une ou plusieurs rampes en esclave d'une principale. Il y a également d'autre petites choses qui arrivent asservissement des ventilateurs, nombre de tr/min des ventilateurs, % de puissance alloué aux ventilateurs, protocole MQTT...

Merci Kriss !

et le coût de revient ?

kauderni a écrit:

Salut

bienvenu a un petit nouveau qui se lance... ;-)

pour l'éclairage....pourquoi pas des hqi ??? quand je vois sur d'autres sites ( cap recifal par exemple ) les pb de pannes electronique, de parties en plastique qui fondent, je me dis hqi ...Les leds sont données pour une espérance de vie assez élevée mais tout ce qu'il y a autour ?????????
en plus en recifal le plus simple  techniquement est le mieux. ce n'est que mon avis!


je sais je ne suis pas à la pointe de la mode, mais c'est pas nouveau !!! ;-)

A+
sebastien

Salut Seb,

mon objectif n'est pas d'être à la mode mais de diminuer ma conso électrique pour ne pas avoir 1KW d'éclairage 10 heures par jour...

Stéphane.

reef a écrit:

Merci Kriss !

et le coût de revient ?

- ventilateur étanche => 8€ pièce
- corière alu => morceau qui trainait chez moi
- verre de protection => 2 ou 3 € de mémoire
- connecteur étanche => moins de 10€
- drivers sure electronic => 26$ les 3
- fil elec => recup des travaux de la maison
- dissipateur => recup de la précédente rampe (une dizaine d'euro je crois)
- micro-controleur => 4 ou 5 €
- convertisseur dc-dc 36v-12v-5v => moins de 10€
- alimentation meanwell hlg-320h-36 => super affaire sur ebay, 15€
- led blanche 100w (soit disant 30000k) => 7.5$ pièce
- led royal blue 50w => je n'ai plus le prix exact, c'était autour de 10€


Donc ça fait un peu plus de 100€ la rampe led 250w. L'alim Meanwell d'occas y est pour beaucoup dans ce prix bas, car avec une alim neuve il faudrait ajouter 100€ de plus !


Kriss

Ca fait donc 200 euros en gros pour 250 watts.
Quelle superficie cette rampe permet-elle d'éclairer ?

Je regarde un peu les evergrow it 2012...

Stéphane.

je sais pas trop, ça dépend de la hauteur donc pas facile à dire.

Si tu veux voir une it 2012 en service tu es le bienvenue

Alors pour moi, ayant repris le bac de KEJ, j'ai l'éclairage qu'il avait fabriqué a l'époque.

Tu peux le retrouver sur son post.

Pour résumer, 4 leds 50w (20000k) alimentées en parallèle sur une alimentation 36v . et 10 led RB 3w sur un driver à part. Elle n'est pas dimmable. Le seul inconvénient que je trouve est le bruit des ventilos des ventirads et de l'alim. mais c'est la journée et je suis au taf, donc...

jodyl06 a écrit:

Si tu veux voir une it 2012 en service tu es le bienvenue

J'ai répondu ok sur ton post.
À quelle hauteur l'as-tu installée ?
Combien de temps éclaires-tu par jour ?
Moi, j'en mettrais deux...sur mon bac.

J'avais fait la même rampe que Kej sur mon 250L, effectivement le bruit pas top, la durée de vie des LED assez aléatoire et surtout des zones d'ombres dans le bac lié à un flux lumineux trop dirigé malgré les lentilles.

Si tu pars sur une rampe evergrow je conseillerais plus 2 5012 qui permet d'avoir un peu plus en puissance en fonction des coraux que tu souhaiterais maintenir, par contre je suis curieux de voir sur 150cm si il n'y a pas de zones d'ombres

j'ai une it 2081

idem si tu veux voir

a+

reptile64 a écrit:

j'ai une it 2081

idem si tu veux voir

a+

Ok pour voir mais 80 cm c'est trop court pour mes 150cm.

MD a écrit:

J'avais fait la même rampe que Kej sur mon 250L, effectivement le bruit pas top, la durée de vie des LED assez aléatoire et surtout des zones d'ombres dans le bac lié à un flux lumineux trop dirigé malgré les lentilles.

Si tu pars sur une rampe evergrow je conseillerais plus 2 5012 qui permet d'avoir un peu plus en puissance en fonction des coraux que tu souhaiterais maintenir, par contre je suis curieux de voir sur 150cm si il n'y a pas de zones d'ombres

Salut Morgan,
Qu'est-ce qui te fait dire que la 5012 est plus puissante que la 2012 ?

La 2012 fait 306w et est bridée à 240w avec que des LED bridgelux,
la 5012 fait 342w avec un mix de LED bridgelux et créé avec possibilité de les mettre à 100%

Maintenant il y a 200 euros d'écart entre les 2 est ce que c'est justifié ?
